采用原理：阿基米得原理浮力法

產品介紹：

品牌“群隆/qunlong ” 采用國際上公認的高靈敏度、高穩定性鍍金陶瓷傳感器技術，在性價比層面上引領行業同類的產品使用水當介質（可選酒精），僅二個步驟，即可顯示密度值。無需人工計算，更方便、更快速、更省時。

產品特點：

• 傻瓜式操作，全自動測量密度。
• 外觀創意新潮，整機質感出眾、工藝嚴謹、精致。
• 采用國際上公認的高靈敏度、高穩定性鍍金陶瓷傳感器技術，在性價比層面上引領行業同類的產品。
• 根據10年經驗設計密度配件，您身邊肯定有使用我們品牌的同行。
• 采用一體成形的透明測量水槽，耐腐蝕。

技術參數：

符合標準：

GB/T1033-1986、GB/T3810.3-2006、GB/T 1463-2005、ASTM?D297-93、ISO2781、DIN53516…等標準

?

測量步驟：

①將樣品放入測量臺，測空氣中重量，按M鍵記憶。
②將樣品完全浸入水中，測水中重量，按M鍵記憶，直接顯示密度值。

部分客戶案例：

• 福建三鋒汽配開發有限公司 ???????????????????????????????福建產品質量檢測所
• 大連物理化學研究所 ?????????????????????????????????????河北鐵科翼辰橡膠制品有限公司
• 珠海長先新材料科技股份有限公司杜強華微(北京)高新材料科技有限公司
• 珠海金泰利精密橡塑有限公司 ?????????????????????????????康泰塑膠科技集團有限公司
• 四川晨光科新塑膠有限責任公司 ???????????????????????????藍星（成都）新材料有限公司
• 四川多聯實業有限公司胡連電子（南京）有限公司
• 北京市聚菱燕塑料有限公司四川森普管材股份有限公司
• 廈門永晉鴻塑膠工業有限公司東莞市發成工程塑料有限公司
• 安徽瑞琦塑膠科技有限公司廈門德豐行塑膠工業有限公司
• 四川普拉恩管業有限公司惠州市龍玻節能玻璃有限公司
• 河北泉恩高科技管業有限公司昆明特瑞特塑膠有限公司
• 廣州超力管業有限公司福建泓寶信塑膠科技有限公司
• 廣東金鴻管材科技有限公司福建省信達光電科技有限公司
• 云南益華管道科技有限公司廣東鈺隆管業有限公司
• 杜強華微(北京)高新材料科技有限公司勞士領汽車配件（成都）有限公司
• 廈門東綸股份有限公司吉林省長德新材科技股份有限公司

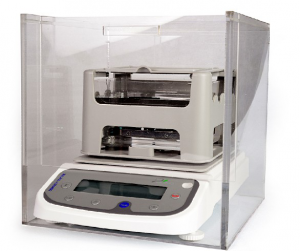

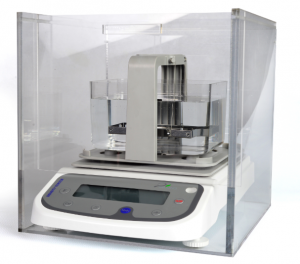

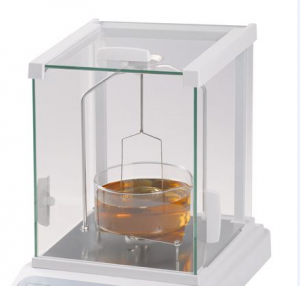

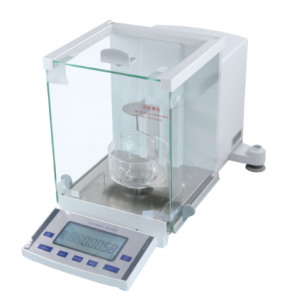

產品圖片：

?? ?

? ? ? ? ? ? ? ? ? ? ? LSD-300、LSD-600 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? LSD-120X

???????????????

? ? ? ? ? ? ? ? ? LSD-100E ???????????????????????????????????????????????????可選高靈敏配件

?

?

群隆儀器售后服務：

1.所有密度計產品均屬采用鍍金陶瓷傳感器

2.所有產品均免費保修一年，終身維護。

3.所有產品在運輸過程中有損壞時，一切責任由我方承擔，更換新品。

4.關于使用操作方法，我方有責任與義務教導買方技術使用人員至完全熟練為止。

其主要的功能在于使產品能符合客戶所要求的質量及顏色，為了達到客戶的要求，再?將?實?驗?的結果及其比率用于生產線，而本機也就是將試驗用原料及配合劑以混合均勻之設備。

二、?技術參數

1.壓料容量: 0.2—2.8kgs?連續出料
2.滾筒溫度:?常溫～自來水℃
3.?加熱方式:?摩擦發熱

4.溫度精度:?無要求

5.滾滾筒轉速:?單調速(1-9轉左右變頻調速其它速度免費定制)
6.滾筒速比:?１：１其他比速免費定制

7. 滾筒尺寸:?ф160mm×L 350mm(高硬度表面鍍硬鉻鏡面處理,不粘料,不脫層)

8.滾筒間距: 0.1～6mm可調
9.安全裝置:?多個碰摸式緊急停止器?(有反轉功能?????安全第一,人性化設計,操做工人永遠安全無工傷)
10.馬?? ?達:11KW1臺(最新工藝設計，機械結構調整,和傳統工藝機械傳動7.5KW輸出扭力一樣大,達到節能之目的)

11.功?? ?率: 15HP ?
12.?體積:(W×D×H) 1700×750×1390mm?在功能相同的情況下比傳統工藝的體積小很多,減少面積的浪費

13. 滾筒潤滑:特好之耐磨軸承接觸面積大比傳統的銅套加長了3分之2的使用壽命

14.機械結構：鋼板（比傳統工藝鑄鐵的重量輕體積小機械強度更高韌性好）
15.電源?5∮，AC380V，20A
16.重量約860㎏

該機廣泛應用于建筑建材、航空航天、機械制造、電線電纜、橡膠塑料、紡織、木材等行業的材料檢驗分析，是科研院校、大專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備。

二、?執行標準

GB/T16491-1996 電子萬能試驗機

本機操作軟件涵蓋GB、ISO、ASTM等各類標準共計200個，其中包含客戶提出的ISO34、 ISO 37、ISO 178、ISO 527

三、?產品參數

四、?產品特點

1、調速系統采用步進電機和減速器，性能穩定可靠，具有過流、過壓、過載等保護裝置。調速范圍可達0.1～500mm/min。且具有自動返回功能。

2、傳動部分采用圓弧同步齒形帶，精密絲杠副傳動，傳動平穩，噪音低，傳動效率高。

3、保證試驗同心度，另一方面很好的消除了不規則試樣對傳感器的影響。

五、?產品清單

1、試驗機（單臂臺式）

2、高精度步進電機

3、減速系統

4、負荷傳感器

5、精密絲杠副

6、數字控制系統

7、拉伸附具

8、技術文件

二　產品型號： LSD-50kV

三　主要用途及功能

?該機滿足GB1408.1-2016 ?GB1408.2-2016 ?GB/T1695 ??GB/T3333 ?GB12656及ASTM D149 ASTM D 876、DIN53481、UNI4291\IEC

?????標準要求要求.主要適用于固體絕緣材料如：塑料、薄膜、樹脂、云母、陶瓷、玻璃、絕緣漆等介質在工頻電壓或直流電壓下?lián)舸?qiáng)度和耐電壓時間的測試；該儀器采用計算機控制，可對試驗過程中的各種數據進行快速、準確的采集、處理，并可存取、顯示、打印。

?????此儀器為具有防輻射功能，儀器試驗門處為透明絕緣玻璃中夾有屏蔽網，在試驗過程中，擊穿瞬間會產生大的電流，同時對人身體有輻射危害，我公司這款儀器在此進行了屏蔽處理對人身危害減少到及至。

?????此儀器還具有照明功能，因?yàn)樵谠囼?yàn)過程中會有光線陰暗，可以應用到此功能，讓使用者在試驗過程中的觀測更明顯，有更優質的試驗效果。

四、設備組成原理及安全防護：

1.設備主要由高壓試驗變壓器、接觸式調壓器、伺服調速系統、采集系統、控制系統、自動放電等部分組成。

2.試驗變壓器輸入由調壓器輸出給出，同時由采集系統實時采集高壓輸出，計算機根據電壓，調整控制調壓器旋轉的調速系統，形成閉環，使調壓過程更為平滑。且可滿足極慢速升壓要求。

3.自動區分交直流試驗過程。若進行直流試驗后，試驗結束可自動進行放電操作，期間（未放電情況下）打開試驗艙門，會有聲光報警，警示危險！

安全防護：
1.過流保護：
1.1低壓側過流保護，保護高壓變壓器安全運行
1.2高壓側過流保護，保護電極表面不受電火花腐蝕
1.3超出預設漏電流，切斷高壓輸出
2.高壓斷電保護：
2.1超量程自動切斷高壓輸出
2.2實驗過程中可手動關停高壓輸出
2.3電壓跌落超過預設，切斷高壓輸出
3.輸出零點保護：
3.1實驗開始前，若高壓輸出不在零位，給出提示
13.2若高壓輸出不在零位，強制回零
4.短路保護：
4.1高壓輸出短路，自動切斷輸出
4.2低壓輸入短路，自動斷電
5.安全門保護：
5.1實驗中無意開啟艙門，自動切斷輸出
5.2實驗艙門開啟狀態下，無法開始試驗
5.3實驗結束后，開啟艙門切斷高壓輸出
6.軟件保護：
每次開始實驗前，要求確認。否則彈出窗口
6.1高壓準備開關按下，高壓指示燈點亮
6.2實驗艙門已關閉
6.3調壓器復位（高壓輸出為零）
7.放電保護：
7.1直流試驗后，開啟艙門時聲光報警，強制要求對均壓球放電
8.漏電保護：
8.1獨立接地保護
8.2漏電保護開關

無極調壓功能：隨著新材料的不斷誕生。對其絕緣性能的檢測要求也不斷提高，前期的國內測試儀器，僅能做到固定的幾檔可選性升壓速度，不能很好地滿足試驗需求。引入無極調壓的概念后。升壓速率可在一定范圍內人為設置。能夠較好的適應用戶需求。

五、主要技術要求：

?輸入電壓：?????AC 220 V

?輸出電壓：?????AC ?0–50 kV ?DC 0-50 kV

????升壓方式：????連續升壓、耐壓

電器容量：????3KVA

高壓分級： ??0–50kV （全量程不分檔）

??擊穿電壓： ??0–50kV

升壓速率： ?可實現無級調速升壓自由設定（20V-2500V/s）

電壓測量精度?????????（10%–100%FS）： ≤ 2％

試驗電壓：????????????０-50 kV連續可調

???試驗方法： ????????????交流試驗 ??直流試驗 ?（兩用）

??升壓方式： ???????????直流試驗：1、勻速升壓 ?2、梯度升壓 ?3、耐壓試驗
交流試驗：1、勻速升壓 ?2、梯度升壓 ?3、耐壓試驗

判停方式兩種：??1、電壓判停??2、電流判停

試驗方式：??????1、絕緣試樣空氣中試驗2、絕緣試樣浸油中試驗

試驗介質： ?????1、空氣 ?????2、試驗油

?過電流保護裝置：???????試樣擊穿時在0.1S內切斷電源.

???漏電電流選擇：【0-50mA】可自由進行設定(根據試驗變壓器容量確定可選)

電流可采集：可達到mA級

過電流保護裝置： ??????試樣擊穿時在0.01S內切斷電源.

運行環境:????????????儀器在15 ～ 30℃的溫度和0～85%的相對濕度下能夠穩定運行。

試驗環境：???????????溫度15度到25度之間，相對濕度60％到70％之間。

電力供應:???????????儀器在220V±10%的單相交流電壓和50Hz±1%的頻率下能夠穩定運行，配置中包括儀器正常工作所需的各種電源線、接地線及信號電纜

軟件說明：

1. 該設備試驗過程中可動態繪制出試驗曲線，試驗的曲線可以多種顏色疊加對比
2. 可對試驗數據進行編輯修改，靈活適用
3. 試驗條件及測試結果等數據可存儲
4. 可對一組試驗中曲線數據的有效與否進行人為選定
5. 試驗結果數據可導入EXECL
6. 軟件操作界面，使操作人員隨心操作，更具有親合力。

?

軟件具體操作如下：

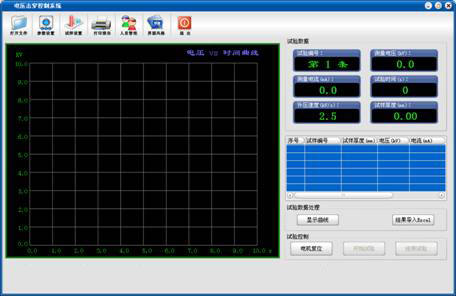

點擊“桌面”圖標，選擇程序組“圖標”，執行電壓擊穿控制系統。

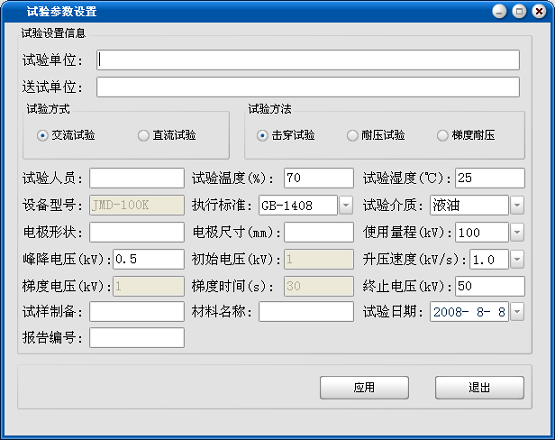

登錄后進入主界面，然后點擊工具欄按鈕“參數設置”，如下圖。

設置說明

試驗單位：對材料進行試驗檢測的單位名稱。

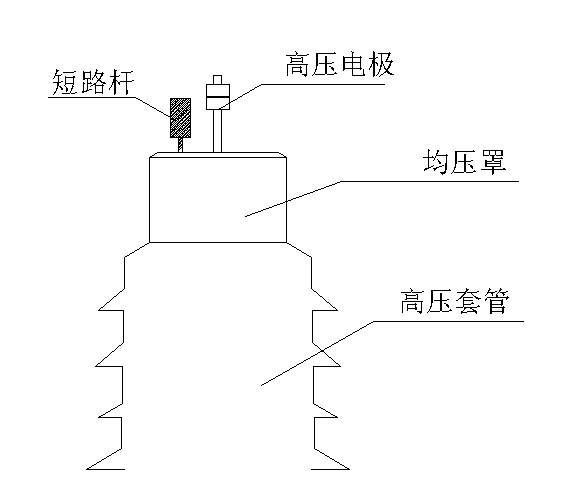

試驗方式：選擇進行“交流試驗” 或 ?“直流試驗“，做直流試驗時需將短路桿拿出來。

試驗方法：可進行“擊穿”，“耐壓”，“梯度耐壓”試驗。

試驗人員：輸入檢測人員姓名。

試驗溫度：輸入試驗溫度。

試驗濕度：輸入試驗濕度。

電極形狀：輸入電極形狀。

電極尺寸：輸入電極尺寸。

峰降電壓：用于判斷材料是否擊穿，瞬間下降的電壓超過此值視為擊穿。

判停電流：用于判斷擊穿時的最低電流，超過此電流視為擊穿。

初始電壓：用于耐壓和梯度耐壓試驗，在試驗開始時將電壓升到的位置。

逐級電壓：用于梯度耐壓試驗，設置升壓的梯度值。

逐級時間：用于梯度耐壓試驗，設置在相應梯度的耐壓時間。

材料名稱：設置試驗材料的名稱。

試驗時間：選擇試驗日期。

試樣形狀：設置試樣形狀。

設置完“參數設置”后，點擊“開始試驗”按鈕，開始試驗。

完成試驗任務后，會顯示“是否保留試驗數據”，如果點擊“是”，將試驗結果插入數據列表中。此時試驗編號會自動+1，可繼續進行試驗。

打印報告

試驗完成后，可點擊工具欄“打印報告”按鈕，打印報告。

六、高壓設備使用安全說明：

?????◆??100kV以上電壓試驗在高壓屏蔽室中進行，操作人員在屏蔽室外操作.試驗操作門打開時,設備高壓電源輸入切斷.高壓側無輸出電壓。150KV測試設備高壓電極距離屏蔽室壁的最近距離大于650mm，試驗時即使人接觸箱壁也不會有危險。

◆ ?設備要安裝單獨的保護地線。接保護地線，主要是減少試樣擊穿時對周圍產生的較強的電磁干擾。也可避免控制計算機失控。

◆ ?該試驗設備的電路設有多項保護措施，主要有：過流保護、失壓保護、漏電保護、短路保護、直流試驗放電報警等。

◆ ?六級高壓安全斷電控制：

①總電源開關

②高壓斷電開關（鑰匙開關）

③調壓器復位開關

④試驗箱門安全開關

⑤高壓變壓器輸入側限流空開

⑥漏電保護開關

?

七 、注意事項：

本儀器為高壓試驗設備，使用時必須注意以下幾點

1.儀器安裝時應具有獨立的接地線。

2.在開機前，操作者要首先熟悉操作方法。

3.儀器不能在有強烈腐蝕性氣體及有顆粒雜質的氣體環境中使用。

4.試驗環境溫度15度到25度之間，相對濕度60％到70％之間

5.試樣擊穿瞬間有火花產生并伴有聲響，屬正?，F(xiàn)象。

6.每次更換試樣或接觸高壓電極時必須用高壓放電棒對高壓電極進行放電，放電時間5秒以上。

7.每次進行試驗前，必須檢查儀器接地。

?

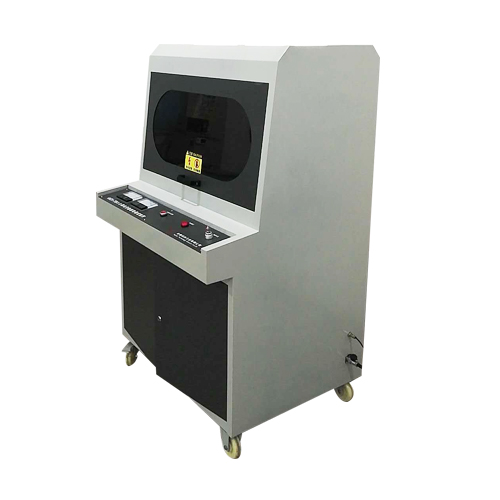

八 、設備示意圖：

?

設備外形尺寸：長1100mmX寬750mmX高1650mm

設備重量：195kg

輸入電源電壓：220V

?

九 、計算機控制電壓擊穿試驗儀（配置清單）

十 、設備調試培訓方案

為保證所購設備正常運行，用戶能夠熟練使用，我公司負責免費為用戶調試安裝，培訓技術人員。

安裝調試：

1.儀器到貨后，用戶方應對所到貨物的外包裝進行檢查。若發現損壞及損壞到何程度，應立即以電話或書面形式通知我公司。用戶須在我公司派安裝工程師去現場的情況下方可開箱，否則任何物品的損壞或缺少配件將由用戶方負責。{一些事宜可以協商}

2.在進行安裝調試前用戶方應提供相應的準備工作，并予以提前通知，（具體安裝調試日期雙方可以協商而定）。

3.我公司負責派專人安排該設備的安裝調試事宜，保證設備到廠后以最快的速度進行使用

培訓分為：現場培訓，電話指導。

現場培訓，貨物到達客戶方后，我司會派出相關技術人員到達客戶地點，指導客戶現場安裝設備，并進行調試，保證客戶能夠正確掌握設備的使用方法，熟練的進行操作！

電話指導，若客戶在使用過程中遇到問題，可以及時打電話進行詢問，我司會有專門客服工程師為您進行解答！如在保修期內，設備自身出現非人為問題，我司先進行電話指導，如解決不了，和客戶溝通維修時間進行免費上門維修！及時高效的保證客戶設備的正常運行！?

?

一、用途：

氣動沖片機是橡膠、塑料、電線、電纜、膠管帶等行業及科研單位進行拉力試驗前沖切標準橡膠試片用。對于類似材料，本機亦可可沖切。

二、主要技術參數：

1、沖切行程：0-100mm

2、工作氣壓：0.6-0.8Mpa

3、工作臺尺寸:210mm×250mm

4、外形尺寸：310×470×690（mm）

?

三、結構簡述：

氣動沖片機主要由：汽缸、沖壓座，減壓閥，固定螺絲等部件組成。

四、使用方法：

1、首先把機器放在一個平臺上，調整好底角螺絲，使機器平穩，插好接氣管和電源，打開電源開關，把塑料墊板放在平臺下。

2、把試樣放在塑料墊板上，再把裁刀放在所切試樣上面對中沖壓座（手離開）。接入氣體并通過調整機器后面的減壓閥調到0.6Mpa左右，按下前面的按鈕開關，保持5秒沖裁，可重復2-3次即可。

3、沖好試樣后，手松開按鈕開關，取出所切試樣。

本單位生產有按照GB/T528-92《硫化橡膠和熱塑性橡膠拉伸性能的測定》中有關規定的1、2、3、4型標準裁刀及非標準裁刀（定做）.

五、注意事項及保養：

1、沖切裁刀刃平面應與工作臺平面平行，沖切時裁刀刃面不應與工作臺 平面接觸，以免損傷裁刀刀刃。

2、沖切裁刀經使用后，應涂上防銹有，以防銹蝕。

3、定期給減壓閥加油。

4、使用后應用防塵遮蓋，以防油污灰塵侵入。

5、沖裁試樣時，試樣下面務必墊上硬紙板或者塑料板。

?

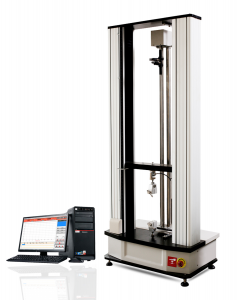

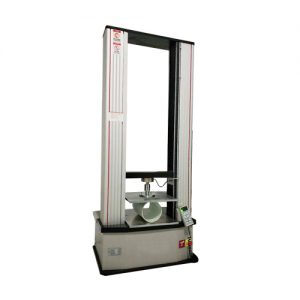

二、主機規格：

型號;QLWJ-5000
A.高精度力量傳感器:?0—20kN (區間選配)

力量精度在±0.1 %以內。
B.容量分段:全程七檔：× 1，× 2，× 5，× 10，× 20，× 50，× 100?× 200
采用高精度24 bits A/D，取樣頻率200Hz
全程力量最大解析度1/1000,000
C.動力系統:海得伺服電機+海得伺服驅動器＋滾珠絲桿＋光桿直線軸承＋同步帶傳動。
D.控制系統:采用Pulse Command控制方式使控制更精準
速度控制范圍0.01~500 mm/min。
中聯板調整具有快速粗調與慢速微調功能。
測試后自動回歸原點、自動儲存。
E.數據傳輸方式：USB傳輸
F.顯示方式:UTM107+WIN-XP測試軟件計算機屏幕顯示。
G.簡潔的全程一檔與精密全程七檔力量線性雙校正系統。
H.豪華測試界面軟件可實現定速度、定位移、定荷重（可設定保持時間）、定荷重增率、定應力增率、定應變?cè)雎实瓤刂颇Ｊ郊由隙嚯A控制模式可滿足不同的測試要求。
I.測試空間:測試寬度約400?mm（標準規格）
聯板上下空間800?mm（不含夾具）（標準規格）
J.全程位移:編碼器2500 P/R，提升4倍精度
采用LINE DRIVE編碼器抗干擾能力極強
位移解析0.001mm。
小變形：金屬引伸計，解析0.001mm（選購）
K.安全裝置:過載緊急停機裝置、上下行程限定裝置、
漏電自動斷電系統、自動斷點停機功能。

三、軟件功能介紹:
A.測試標準模塊化功能:提供使用者設定所需應用的測試
標準設定，范圍涵蓋GB、ASTM、DIN、JIS、BS…等。測試標準規范。
B.試品資料:提供使用者設定所有試品數據，一次輸入
數據永久重復使用。并可自行增修公式以提高測試數據契合性。
C.雙報表編輯:完全開放式使用者編輯報表，供測試者選擇
自己喜好的報表格式（測試程序新增內建EXCEL報表
編輯功能擴展了以往單一專業報表的格局）
D.各長度、力量單位、顯示位數采用動態互換方式，力量單位T、Kg、N、KN、g、lb，變形單位mm、cm、inch。

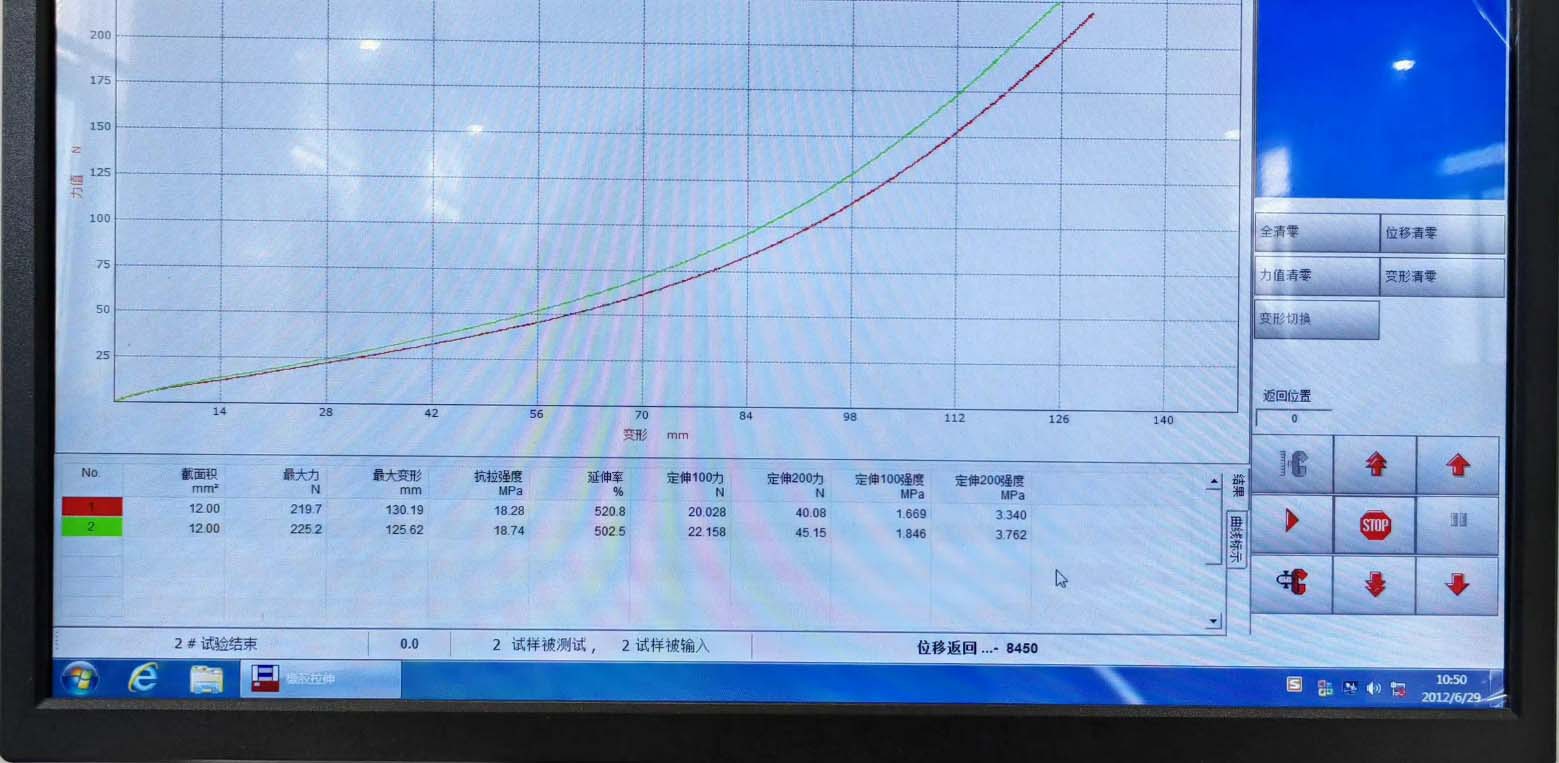

E.圖形曲線尺度自動最佳化(Auto Scale)，可使圖形以
最佳尺度顯示。并可于測試中實時圖形動態切換。具
有荷重-位移、荷重-時間、位移-時間、應力-應變
荷重-2點延伸圖，以及多曲線對比。
F．測試結果可以EXCEL格式的數
據形式輸出。
G．測試結束可自動存檔、手動存檔，測試完畢自動求算最大力量、上、下屈服強度、滯后環法、逐步逼近法、非比例延伸強度、抗拉強度、抗壓強度、任意點定伸長強度、任意點定負荷延伸、彈性模量、延伸率、剝離區間最大值、最小值、平均值、凈能量、折返能量、總能量、彎曲模量、斷點位移x％荷重、斷點荷重X％位移、等等。
數據備份：測試數據可保存在任意硬盤分區。
H．語言：簡體中文。
I．軟件具有歷史測試數據演示功能。

四、附件：
A.一年保固書及中文操作說明書各一份。

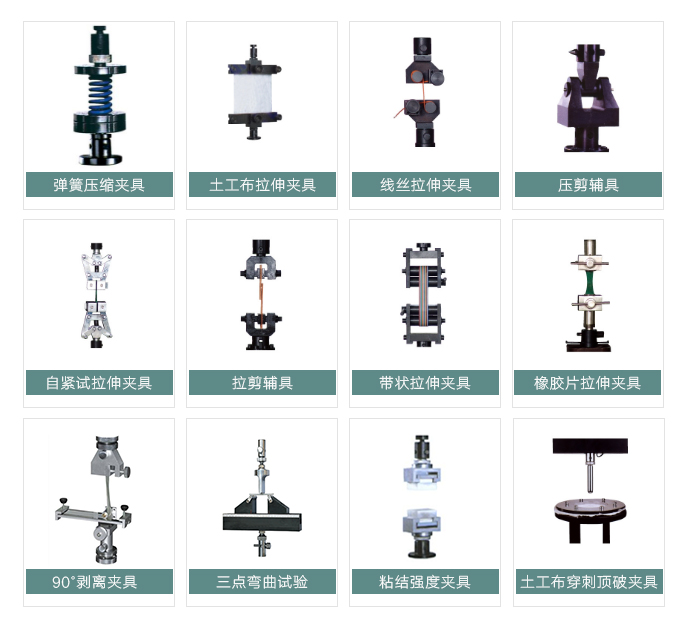

B.隨機配標準夾具壹付（其他夾具選購）。
C.拉力機專用測試軟件一份。
D.品牌電腦一套、打印機一臺

五、可測試項目：
（一）普通測試項目：（普通顯示值及計算值）
●拉伸應力??????????●拉伸強度
●扯斷強度??????????●扯斷伸長率
●定伸應力??????????●定應力伸長率
●定應力力值???????●撕裂強度
●任意點力值???????●任意點伸長率
●抽出力?????????????●粘合力及取峰值計算值
●壓力試驗??????????●粘合力剝離力試驗
●彎曲試驗??????????●拔出力穿刺力試驗
（二）特殊測試項目：
1.彈性系數即彈性楊氏模量
定義：同相位的法向應力分量與法向應變之比。為測定材料剛性之系數，其值越高，材料越強韌。
2.例限：荷重在一定范圍內與伸長可以維持成正比之關系，其最大應力即為比極限。
3.彈性限：為材料所能承受而不呈永久變形之最大應力。
4.彈性變形：除去荷重后，材料的變形完全消失。
5.永久變形：除去荷重后，材料仍殘留變形。
6.屈服點：材料拉伸時，變形增快而應力不變，此點即為屈服點。屈服點分為上下屈服點，一般以上屈服點作為屈服點。
屈服：荷重超過比例限與伸長不再成正比，荷重會突降，然后在一段時間內，上下起伏，伸長發生較大變化，這種現象叫作屈服。
7.屈服強度：拉伸時，永久伸長率達到某一規定值之荷重，除以平行部原斷面積，所得之商。
8.彈簧K值：與變形同相位的作用力分量與形變之比。
9.有效彈性和滯后損失：
在拉力機上，以一定的速度將試樣拉伸到一定的伸長率或拉伸到規定的負荷時，測定試樣收縮時恢復的功和伸張時消耗的功之比的百分?jǐn)?shù)，即為有效彈性；測定試樣伸長、收縮時所損失的能與伸長時所消耗的功之比的百分?jǐn)?shù)，即為滯后損失。

六、主要計數指標：
A．荷重元：0-10kN區間選配

B．力量解析度：1/50000

C．力量準確度：≤1.0％

D．力量放大倍數：7段自動切換

E．位移解析度：1/1000

F．位移準確度：≤0.5％

G．金屬引伸計解析度：1/1000

H．金屬引伸計準確度：≤0.5％

I．大變形引伸計準確度：±1mm

J．速度范圍：0.1－500mm/min（特殊測試速度亦可依客戶需求定制）

K．行走有效空間：900mm（不含夾持器、特殊測試空間亦可依客戶需求定制）

L．使用電源:∮220V50HZ。

M．功率：約600W

N．機臺尺寸:約710×440×1600 mm(長×寬×高)

O．機臺重量:約180 kg

七、產品圖片：

原理

微機控制萬能試驗機是根據GB/T1040、GB/T9647-2015、GB/T1041-2008、GB/T8804、GB/T19806-2005、GB/T328-2007、GB/T9341-2008、GB/T13022-91、JTT/529-2016、ISO9969-2007、IS0527-1993等標準要求設計制造，本機采用閉環控制技術，實現了設備運轉的穩定性和可靠性。

二.設備用途

用于測定熱塑性管材、復合管材等的拉伸、環剛度等性能測定?？捎糜诳蒲胁块T、大專院校和工礦企業對各種材料進行力學性能分析和生產質量檢驗。

三.技術指標

四.相關標準

GBT1040.1-2006《塑料拉伸性能的測定 第1部分：總則》GBT1040.2-2006《塑料拉伸性能的測定 第2部分：模塑和擠塑塑料的試驗條件》

GBT8804.1.2.3-2003《熱塑性塑料管材 拉伸性能測定》

GBT9647-2003《熱塑性塑料管材環剛度的測定》

JTT/529-2016混凝土橋梁用塑料波紋管

GB/T1041-2008《塑料壓縮性能測試方法》

GB/T19806-2005《塑料管材管件擠壓剝離試驗》

GB/T13022-1991《塑料薄膜拉伸性能》

GB/T15788-2005《寬條拉伸試驗》

GB/T2791-1995《剝離強度 剝離試驗方法》

GB/T9341-2008《塑料彎曲試驗方法》

五.硬件配置和系統構成

1.內置式閉環控制系統

2.標準拉伸，環剛附具各一套。

3.臺灣TBI高精度滾珠絲杠。

4.東能交流伺服電機。

5.一級同步減速系統。

6.內徑測量裝置。

7.精密力值傳感器。

8.聯想商用臺式電腦、聯想激光打印機

系統由主機和電腦控制系統組成

六、基本試驗過程

1.打開設備電源。

2.打開設備軟件，選擇試驗類型

3.設置試驗參數。必須設置的項目是試驗速度、截面積、長度。設置完成后按復位。

4.選擇一個速度，然后按上升或下降調整夾具間距。調整完畢，放入試樣，點試驗。

5.試驗完畢，自動計算試驗結果。

6.關閉設備電源。

七、設備安裝及使用注意事項

1.務必保證設備已經接地；

2.設備應安裝再平整地基上，附近無震動、無粉塵、無電磁干擾；

3.對裸露鋼板定期維護；

4.未經培訓不得操作本設備；

5.內徑測量裝置應細心使用，嚴禁拉出鋼絲猛然彈回；

6.設備運行過程中，嚴禁操作人員離崗；

7.設備工作結束后，請不要停留在待機狀態，應關閉設備電源；

8.設備長期關閉再次啟用前，先給設備通電5分鐘后再運行；

八、產品圖片：

電子萬能試驗機可對橡膠、塑料、塑膠、薄膜、紡織、纖維、納米材料、高分子材料、復合材料、包裝帶、紙張、電線電纜、光纖光纜、安全帶、保險帶、皮革皮帶、鞋類、膠帶、聚合物、彈簧鋼、軸承鋼、不銹鋼（以及其它高硬度鋼）、鑄件、鋼板、鋼帶、有色金屬、汽車零部件、合金材料及其它非金屬材料和金屬材料進行拉伸、壓縮、彎曲、剪切、撕裂、剝離試驗?？捎?jì)算最大力、屈服力、平均剝離力、最大變形、屈服點、彈性模量等參數；可進行曲線處理、多傳感器支持、圖形圖像化的界面、靈活的數據處理、MS-ACCESS 數據庫支持，使系統功能更為強大?？捎糜诳蒲胁块T、大專院校和工礦企業對各種材料進行力學性能分析和生產質量檢驗。

二、?產品特點

• 典雅的外觀設計—動感型的底座輔以經高級噴塑處理之鋁合金型材立柱；
• 精密的傳動機構—采用高精度、無間隙滾珠螺桿及時規皮帶作為傳動系統精確度的保證；
• 先進的控制方式—全計算機式數據采集及運動控制；
• 強大的軟件功能—Windows XP操作系統下的全開放式測試軟件，用戶可使用軟件現有功能完成幾乎所有的力學測試項目也可根據自己的實際需要自行編輯測試方法。測試結果可與Office等絕大部分自動化辦公軟件實現共享；
• 超高的測試精度—優于1級的測力準確度，1/200,000的力值分辯率，變形測量分辨率可達0001mm；
• 全新的接口設計—預留金屬引伸計、位移編碼器及大變形兩點延伸器接口，方便用戶選擇；
• 人性化的操控方式—在全計算機控制操作的基礎上還可選擇外接手動控制盒達到操作儀器的目的

三、?產品參數

四、?性能特點

1. 自動清零：計算機接到試驗開始指令，測量系統便自動清零；
2. 自動返車：自動識別試驗斷裂后，活動橫梁自動高速返回初始位置；
3. 自動存盤：試驗數據和實驗條件自動存盤，杜絕因突然斷電忘記存盤引起的數據丟失；
4. 自動變速：試驗過程中橫梁速度可按預先設定的程序自動變化，也可手動變化；
5. 自動校驗：系統可自動實現示值的準確標定；
6. 測試過程：試驗過程及測量、顯示、分析等均由微機完成；
7. 顯示方式：數據和曲線隨試驗過程動態顯示；
8. 結果再現：試驗結果可任意存取，可對數據曲線再分析；
9. 曲線遍歷：試驗完成后，可用鼠標找出試驗曲線逐點的力值和變形數據，對求取各種材料的試驗數據方便實用；
10. 結果對比：多個試驗特性曲線可用不同顏色疊加、再現、放大，呈現一組試樣的分析比較；
11. 曲線選擇：可根據需要選擇應力-應變、力-時間、強度-時間等曲線進行顯示和打?。?/strong>
12. 批量試驗：對參數相同的試驗一次設定后可順次完成一批試樣的試驗；
13. 試驗報告：（標準程式）
    • 拉伸：最大力、拉伸強度、斷裂伸長率、彈性模量
    • 彎曲：最大力、彎曲強度、撓度、彈性模量
    • 壓縮：最大力、壓縮強度、屈服強度、彈性模量，也可按用戶要求的格式對試驗報告進行編程和打印。
14. 橫梁微調：配有微調功能用以實現橫梁的細微調整，在標定校驗時方便實用；
15. 限位保護：具有程控和機械兩級保護；
16. 過載保護：當負載超過額定值的10%時停機保護；
17. 緊急停機：設有急停開關，用于緊急狀態切斷整機電源；
18. 自動診斷：系統具有自動診斷功能，定時對測量系統、驅動系統進行過壓、過電流、超溫等檢查，出現異常清況即刻停機；
19. 一機多用：通過配置不同規格的傳感器，連接系統測量軟件，實現一機多用；
